Melakukan sambungan kabel listrik di rumah sebaiknya dilakukan dengan mengikuti langkah-langkah yang benar. Tujuannya adalah untuk mencegah adanya konsekuensi buruk di masa mendatang. Pemahaman dasar tentang cara menyambung kabel sesuai prosedur sangat penting untuk dipelajari.
Banyak efek buruk yang muncul jika penyambungan kabel listrik tidak dilakukan dengan benar. Kerusakan listrik yang berujung pada kebakaran bisa menjadi salah satu konsekuensi dari penyambungan kabel yang tidak sesuai prosedur.
Oleh karena itu, telah merangkum pendapat mengenai berbagai metode menghubungkan kabel listrik sesuai dengan prosedur yang cukup sederhana.
Yuk, simak tahapannya!
Berikut adalah beberapa cara menghubungkan kabel listrik sesuai dengan prosedur yang benar:

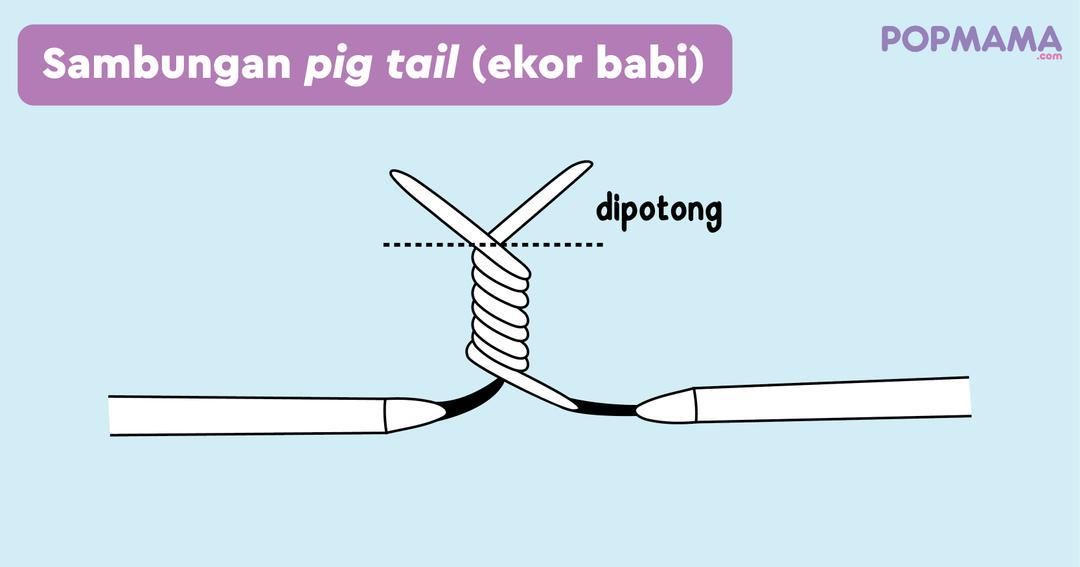

1. Kabel ekor babi atau sambungan pig tail
Disebut juga sebagai ekor babi yang terhubung ataupig tail karena bentuknya yang melilit seperti ekor babi. Sambungan ini merupakan salah satu cara yang sederhana dan cukup mudah dilakukan.
Jenis koneksi ini sangat efisien digunakan, terutama jika ingin memahami cara menghubungkan kabel listrik tunggal. Langkah-langkah melakukan koneksipig tail atau ekor babi sebagai berikut:
- Setelah mengupas lapisan luar kabel sepanjang sekitar 2 hingga 3 sentimeter. Umumnya bagian ini berada di ujung kabel listrik. Oleh karena itu, pengupasan dilakukan hingga terlihat inti dari kabel tersebut.
- Setelah inti kabel terlihat, satukan kedua kabel tersebut menjadi satu. Selanjutnya putar keduanya hingga membentuk seperti ekor babi.
- Jika kedua kabel telah tersambung dengan baik, potong ujung kabel agar terlihat lebih rapi.
- Terakhir, gunakan lem khusus untuk menyambungkan bagian agar lebih kuat dan aman.
2. Sambungan puntir
Jenis sambungan geser umumnya digunakan pada jenis kabel tunggal. Sambungan geser merupakan metode pengembangan dari sambunganpig tail, perbedaan sambungan jenis putar ini jauh lebih kuat dan aman.
Itu sebabnya metode sambungan putar dianggap kuat, kokoh, dan aman. Sambungan putar terbagi menjadi dua jenis, yaitu sambunganBell Hangers dan Western Union.
Berikut ini metode penyambungan putar berdasarkan jenisnyaBell Hangers, antara lain:
- Siapkan kabel yang akan disambung dan potong ujung kabel sekitar 5 sentimeter.
- Kemudian tekuk kedua ujung kabel yang telah dilepas hingga berbentuk huruf L atau membentuk sudut 90 derajat.
- Sambungkan kedua ujung kabel dengan memutar dengan kuat dalam arah yang berlawanan
- Jika sudah, pasang alat pengaman khusus pada sambungan untuk meningkatkan keamanan.
Berikut ini metode penyambungan putar berdasarkan jenisnyaWestern Union, antara lain:
- Yang pertama adalah membuka isolasi kabel, yaitu bagian ujung dari kedua kabel yang ini digabungkan.
- Jarak pengupasan dilakukan sepanjang 5 sampai 7 sentimeter.
- Kemudian hubungkan kabel dengan cara melintang atau mirip simbol tambah (+)
- Kemudian, putar kabel dengan posisi mengelilingi kabel lain hingga membentuk bentuk Y.
- Lakukan hal yang sama dengan kabel lainnya dengan kuat agar sambungan kabel terjepit dengan baik.
3. Sambungan bolak-balik
Salah satu keunggulan dari metode sambungan bolak-balik adalah ketahanan sambungan yang baik, sehingga tidak mudah terlepas. Jenis sambungan ini cocok digunakan untuk menghubungkan kabel listrik yang memiliki tiga warna atau lebih.
Berikut ini metode penggunaan sambungan balik, yaitu:
- Potong ujung kabel listrik sepanjang sekitar 3 hingga 4 sentimeter
- Segera silangkankan kedua ujung kabel listrik sehingga membentuk huruf X
- Putar kedua kabel secara bersamaan
- Kemudian kabel yang tersisa dengan ujung yang lebih panjang dapat dilipat hingga mencapai sudut 180 derajat atau dibuat lurus.
- Putar kedua kabel seperti langkah sebelumnya agar sambungan menjadi lebih kokoh
4. Sambungan britania
Metode sambungan Britania ini memerlukan dua jenis kabel yang berbeda ukurannya. Satu kabel berukuran besar sekitar 5 hingga 7 milimeter. Sementara itu, satu kabel lainnya berukuran kecil yang berfungsi sebagai pengikat.
Berikut ini metode penyambungan kabel listrik menggunakan teknik Britania, yaitu:
- Potong ujung kabel yang akan dihubungkan
- Siapkan kabel kecil dan lepaskan bagian ujungnya sehingga hanya tersisa bagian intinya saja.
- Bengkokkan ujung kabel yang akan dihubungkan
- Tempatkan kabel secara berdampingan di posisi yang berlawanan
- Pastikan ujung kabel yang melengkung saling menghadap ke luar dan dipasang dalam posisi yang berlawanan
- Gunakan kabel kecil yang telah dilepas sebelumnya untuk menghubungkan kedua kabel tersebut.
- Kencangkan kabel di sekitar dua kabel yang telah ditempatkan berdekatan sebelumnya
- Terakhir, pastikan lilitan dilakukan dengan kuat agar sambungan tidak mudah terlepas.
5. Sambungan percabangan
Penghubung kabel ini merupakan cara untuk menghubungkan beberapa kabel secara bersamaan.
Pada tahapannya terdapat tiga metode yang berbeda, yaitu cabang tunggal (single plan join), sambungan datar cabang tunggal(kontted tab joint), dan sambungan datar cabang silang.
Berikut ini metode sambungan cabang tunggalsingle plan join), yakni:
- Langkah pertama yang perlu dilakukan adalah melepas kabel utama yang akan digunakan untuk menambahkan beban. Pastikan kabel tetap terjaga atau tidak rusak.
- Ambil kabel lain yang ingin dihubungkan, lalu kupas atau lepaskan lapisan isolasi kabel listrik dengan panjang sesuai kebutuhan.
- Tempelkan ujung kabel yang telah dilepas atau dikupas, lalu ikat keduanya dengan erat. Pastikan sambungan keduanya memiliki daya tahan yang sama dan menempel dengan baik.
Sambungan datar cabang tunggal (kontted tab joint)ini serupa dengan sambungan cabang tunggal. Namun, kamu harus mengikat kabel yang tersambung ke kabel utama dengan lebih kuat dengan cara membuat lilitan yang lebih padat.
Teknik ini dikenal memiliki cara melilit yang lebih kompleks dan kuat, sehingga dianggap lebih kokoh dibanding metode sebelumnya. Penggunaan teknik ini dapat digunakan untuk dua kabel atau lebih, dengan ketentuan bahwa kabel utama berfungsi sebagai sumber daya listrik dan kabel tambahan dihubungkan.
Sambungan lurus cabang silang juga dapat digunakan untuk menyambung kabel listrik berwarna dua. Inti dari sambungan lurus cabang silang adalah menggabungkan beberapa cara.single plan join.
Berikut ini langkah-langkah teknik sambungan datar percabangan silang, yaitu:
- Siapkan kabel yang akan dihubungkan, lalu kupas lapisan pelindung pada kabel utama. Pastikan bagian tersebut tetap utuh dan tidak rusak.
- Selain itu, siapkan juga kabel tambahan dan kupas lapisan isolasi kabel pada bagian ujung dengan panjang sesuai kebutuhan.
- Kemudian kedua kabel tersebut bisa diikat dengan kuat agar tidak mudah terputus.
6. Sambungan scarf
Sambungan scarf Ini secara sekilas mirip dengan metode sambungan Britania karena metode ini juga memanfaatkan kabel kecil. Hal ini berguna sebagai alat bantu untuk mengikat. Berikut langkah-langkah pemasangan kabel listrik menggunakan teknik sambunganscarf, antara lain:
- Ratakan kabel kecil sebelum dihubungkan agar sambungan tidak terlalu besar
- Siapkan dua kabel yang ujungnya sudah dipotong, lalu susun kabel inti secara berdampingan
- Kemudian ikat kabel yang telah diratakan dengan cara mengikat kabel secara kuat mengelilingi kabel utama.
- Pastikan ikatan sudah mengencang dengan baik agar tidak mudah terlepas
7. Sambungan mata itik
Disebut sebagai sambungan mata itik karena kabel memiliki bentuk bulat di bagian ujungnya yang menyerupai mata bebek. Bagian bulat ini berfungsi untuk memasang baut sebagai penghubung, sehingga koneksi listrik menjadi lebih kuat.
Lanjutan ini juga dapat digunakan untuk keperluan khusus lainnya, misalnya memasang kabel padafitting, saklar yang memiliki inti tunggal, dan sebagainya.
Berikut beberapa metode menghubungkan kabel listrik sesuai prosedur yang diperlukan untuk kebutuhan listrik di rumah. Metode ini dapat dipilih sesuai dengan kebutuhan dan pastikan teknik yang digunakan sesuai dengan jenis kabel yang akan disambungkan.
Harapannya informasi ini bermanfaat saat ingin menghubungkan kabel kelistrikan.
